Přehled produktu

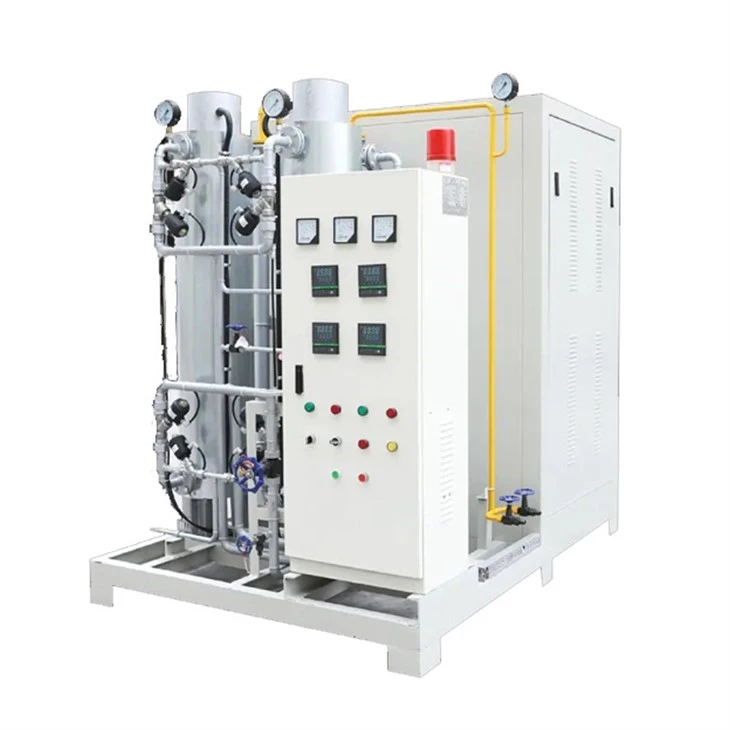

Ammonia Cracker Equipment je systém pro generování plynu, který tepelně štěpí kapalný čpavek na směs vodíku-dusíka pro průmyslové ochranné atmosféry. Využívá reaktor pro katalytické krakování a jednotku čištění plynu k výrobě plynu o čistotě 99,9 %–99,9995 % pro tepelné zpracování, metalurgii, elektroniku a procesy související s vodíkem-.

Technické specifikace

S.N	Model	Nm/hod	V/Hz	kW
1	ANH-NHP-5-0,5/2	5	220/50	6+0.5
2	ANH-NHP-10-0,5/2	10	220/50	12+0.8
3	ANH-NHP-20-0,5/2	20	380/50	22+1.6
4	ANH-NHP-30-0,5/2	30	380/50	32+2
5	ANH-40-0,5/2	40	380/50	36
6	ANH-50-0,5/2	50	380/50	44
7	ANH-60-0,5/2	60	380/50	52
8	ANH-70-0,5/2	70	380/50	58
9	ANH-80-0,5/2	80	380/50	64
10	ANH-90-0,5/2	90	380/50	88
11	ANH-100-0,5/2	100	380/50	88
12	ANH-110-0,5/2	110	380/50	104
13	ANH-120-0,5/2	120	380/50	104
14	ANH-140-0,5/2	140	380/50	117
15	ANH-150-0,5/2	150	380/50	138
16	ANH-160-0,5/2	160	380/50	138
17	ANH-180-0,5/2	180	380/50	155
17	ANH-200-0,5/2	200	380/50	155
19	ANH-250-0,5	250	380/50	196
20	ANH-300-05	300	380/50	242

Technické výhody

Technologie katalytického tepelného krakování poskytuje stabilní vodíkovou-dusíkovou atmosféru s čistotou až 99,9995 %.

Integrovaný systém čištění plynu snižuje zbytkovou vlhkost a kyslík pro náročné průmyslové aplikace.

Automatické řízení-založené na PLC minimalizuje manuální zásahy a zjednodušuje každodenní provoz a monitorování.

Modulární konstrukce-namontovaná na lyžích zkracuje dobu instalace a usnadňuje přepravu a budoucí rozšiřování systému.

Typické aplikace

01/

Pece na tepelné zpracování– Dodává ochrannou vodíkovou-dusíkovou atmosféru pro snížení oxidace během žíhání, pájení a slinování.

02/

Prášková metalurgie– Vytváří čistou redukční atmosféru, která zlepšuje hustotu produktu a kvalitu povrchu.

03/

Výroba elektroniky– Dodává vysoce čistý procesní plyn pro aplikace v oblasti polovodičů, elektronických součástek a přesné výroby.

04/

Lesklé žíhání nerezové oceli– Udržuje atmosféru s nízkým-kyslíkem pro dosažení čistých a lesklých kovových povrchů.

05/

Systémy výroby vodíku– Poskytuje ekonomický-zdroj vodíku na místě, kde je dodávka stlačeného vodíku nepraktická.

06/

Závody na zpracování kovů– Podporuje nepřetržitou ochranu atmosféry pro různé operace tepelného zpracování a dokončovací operace kovů.

product-1-1

Možnosti inženýrství a přizpůsobení

Položka	Dostupné možnosti
Kapacita plynu	5–300 Nm³/h nebo přizpůsobené větší kapacity
Čistota plynu produktu	99,9 %–99,9995 % podle požadavků procesu
Provozní tlak	Standardní nebo přizpůsobený tlak v rámci aplikačních limitů
Napájení	220V/50Hz, 380V/50Hz, 415V/50Hz, 460V/60Hz nebo přizpůsobené
Řídicí systém	PLC s dotykovou obrazovkou HMI, místním ovládáním nebo vzdáleným monitorováním
Značka PLC	Siemens, Schneider, Mitsubishi, Delta, Omron nebo specifikovaná značka
Konfigurace katalyzátoru	Standardní nebo vysoce{0}}účinný katalyzátor podle provozních podmínek
Jednotka čištění plynu	Deoxidátor, sušička s molekulárním sítem, sušička sušidla nebo přizpůsobené stupně čištění
Materiál reaktoru	Uhlíková ocel nebo nerezová ocel pro vybrané komponenty
Instrumentace	Monitorování tlaku, teploty, průtoku, čistoty a rosného bodu
Ochrana proti výbuchu	Elektrické komponenty vyhovující ATEX-jsou k dispozici na vyžádání
Komunikační protokol	Modbus TCP, Modbus RTU, Profibus, Profinet, Ethernet/IP atd.
Typ instalace	Smyk-namontovaný, kontejnerovaný nebo integrovaný se stávajícími výrobními linkami
Malování	Standardní průmyslový nátěr nebo přizpůsobená barva RAL

Výroba a zajištění kvality

Precizní výroba tlakových nádob, potrubí a konstrukčních rámů pomocí CNC řezacího a tvářecího zařízení.

Kvalifikované svařovací postupy zajišťují spolehlivé spoje pro vysokoteplotní reaktory a tlakové-komponenty.

Přesná mechanická sestava integruje reaktory, tepelné výměníky, ventily, přístroje a ovládací skříně do kompletních systémů.

Profesionální elektrická integrace zahrnuje programování PLC, kabeláž, instalaci přístrojového vybavení a ověření funkčnosti.

Před odesláním je dokončeno komplexní tovární testování, aby se ověřila mechanická integrita, elektrický výkon a provozní stabilita.

Kontrola kvality

Vstupní kontrola ocelových plechů, potrubí, ventilů, nástrojů a zakoupených komponentů.

Identifikace materiálu a ověření sledovatelnosti.

Rozměrová kontrola po zhotovení a opracování.

Kvalifikace postupu svařování (WPS/PQR) a záznamy o kvalifikaci svářeče.

Vizuální kontrola svaru (VT).

Nedestruktivní testování (PT, MT, UT, případně RT).

Únik tlaku a hydrostatické nebo pneumatické testování.

Testování elektrického izolačního odporu a průchodnosti uzemnění.

Kalibrace přístroje a ověření řídicího systému.

Funkční testování PLC a ověření bezpečnostního blokování.

Zkouška plynotěsnosti a těsnosti.

Tovární akceptační test (FAT) před odesláním.

Shoda a průmyslové standardy

Prokazuje shodu s platnými evropskými požadavky na bezpečnost, zdraví a životní prostředí pro zařízení vstupující na trh EU.

TEČKA

Splňuje přepravní požadavky pro příslušné tlakové nádoby nebo zařízení související s plynem- používaná v mezinárodní logistice.

ISO 9001

Systém managementu kvality zajišťující standardizovanou výrobu a neustálé zlepšování kvality.

ASME kód kotle a tlakové nádoby (volitelné)

Pro projekty vyžadující shodu s ASME je k dispozici standard konstrukce a výroby tlakové nádoby.

PED 2014/68/EU (volitelné)

Evropská směrnice pro tlaková zařízení platná pro tlaková-zařízení obsahující zařízení dodávaná do projektů EU.

IEC 60204-1

Elektrická bezpečnostní norma pro strojní zařízení zahrnující návrh a ochranu elektrických zařízení.

IEC 60079 / ATEX (volitelné)

Normy ochrany proti výbuchu pro elektrická zařízení v nebezpečných{0}}prostorech, kde se vyskytují hořlavé plyny.

Řada EN 746

Bezpečnostní požadavky na průmyslová zařízení pro tepelné zpracování používající hořlavé nebo ochranné plyny.

ISO 14644 (závislé na projektu)

Použitelné, když jsou plynové systémy dodávány pro čisté prostory nebo pro prostředí výroby polovodičů.

FAQ

Otázka: Jaký plyn produkuje čpavková krakovací jednotka?

Odpověď: Systém tepelně štěpí kapalný amoniak (NH3) nad zahřátým katalyzátorem za vzniku směsi vodíku -dusíka obsahující přibližně 75 % H2 a 25 % N2 objemově. V závislosti na konfiguraci čištění může čistota plynu dosáhnout 99,9 %–99,9995 %.

Otázka: Lze systém integrovat se stávajícími výrobními linkami?

A: Ano. Zařízení lze dodat jako samostatnou jednotku- namontovanou na skluzu nebo integrovat se stávajícími pecemi, plynovody, řídicími systémy a platformami pro automatizaci továren prostřednictvím standardních průmyslových komunikačních protokolů.

Otázka: Jaké bezpečnostní prvky jsou zahrnuty?

Odpověď: Mezi typické bezpečnostní konfigurace patří přetlaková zařízení, teplotní ochrana, rozhraní pro detekci úniku plynu, nouzové vypnutí (ESD), bezpečnostní blokování, -alarmy přehřátí, přetlaková ochrana- a automatická diagnostika chyb. Další bezpečnostní funkce lze konfigurovat podle požadavků projektu.

Otázka: Jaké jsou způsoby balení a dopravy?

Odpověď: Vybavení je obvykle baleno do dřevěných pouzder-bez nutnosti dezinfekce, ocelových podstavců nebo exportních obalů vhodných pro plavbu, aby byl systém chráněn během mezinárodní přepravy. Zásilku lze zajistit námořní, leteckou, železniční nebo multimodální dopravou, v závislosti na požadavcích projektu.

Otázka: Jaké jsou platební podmínky a minimální množství objednávky?

A: MOQ je jedna kompletní sada. Standardní platební podmínky jsou 30% záloha T/T se zůstatkem zaplaceným před odesláním. Pro kvalifikované projekty a dlouhodobé-zákazníky mohou být k dispozici další podmínky, včetně akreditivu na dohled.

Otázka: Poskytujete technickou podporu po dodání?

A: Ano. Technická podpora zahrnuje pokyny k instalaci, asistenci při uvádění do provozu, školení operátorů, řešení problémů na dálku, dodávky náhradních dílů a dlouhodobé{1}}technické konzultace. Pro rutinní provoz je k dispozici online podpora, zatímco-servis na místě lze zajistit, pokud to projekt vyžaduje.
